AutoCAD教學不藏私！三分鐘教你快速熟悉軟體的秘訣！

AutoCAD是什麼？該從何開始？
AutoCAD教學：教你快速熟悉軟體
AutoCAD教學：常用指令
AutoCAD教學資源推薦

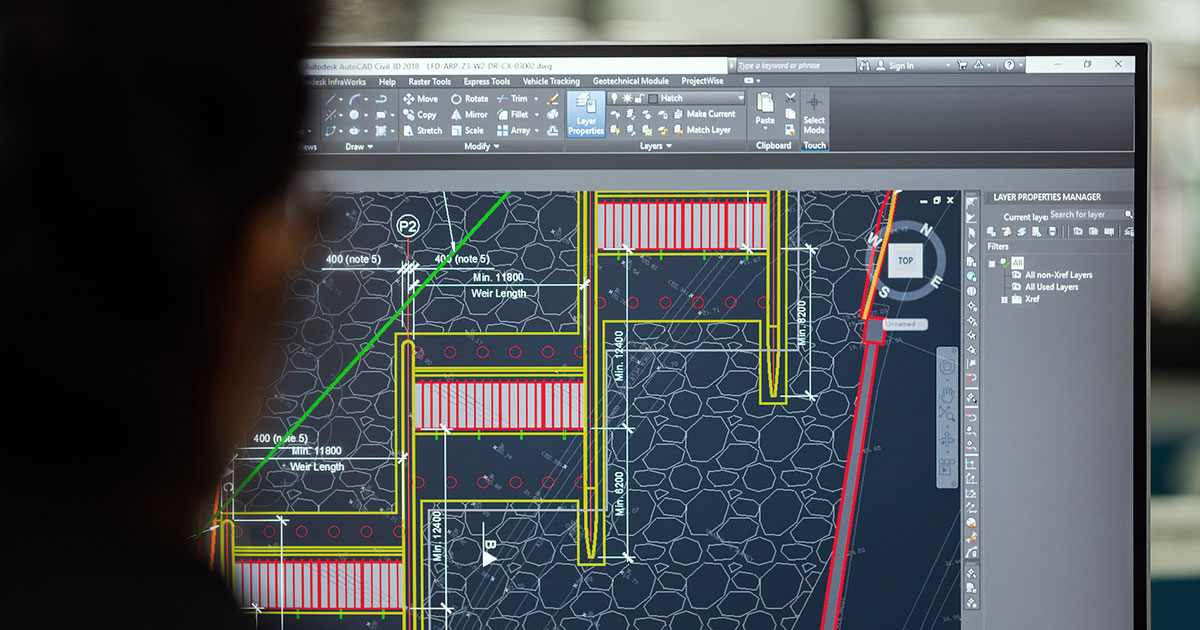

AutoCAD是什麼？該從何開始？

AutoCAD是由美國Autodesk開發的電腦輔助設計與繪圖軟體，廣泛用繪製2D、基本3D圖等工業設計，不管是在室內設計、建築方面或繪圖工程師都是相當方便及實用的工具軟體，有很好的相容性，大部分的繪圖軟體都可以導入AutoCad文件，在業界也可以算是基本配備。

那麼AutoCAD教學該從哪裡開始呢？AutoCAD的操作與介面和其他工業設計軟體比起相對容易入門，因此本篇文章將先從基本環境操作開始解說，打好基礎再進階學習會是最穩扎穩打的方式！

延伸閱讀:建築、室內設計軟體有哪些？業界最常用的3款軟體

AutoCAD教學：教你快速熟悉軟體

進入操作介面後可以看到：
[1]功能表瀏覽器、[2]快速存取工具列、[3]資訊中心、[4]標題列、[5]功能區、[6]繪圖區、十字游標、[7]指令區、[8]狀態列。

【圖片來源】Flickr@Shaan Hurley

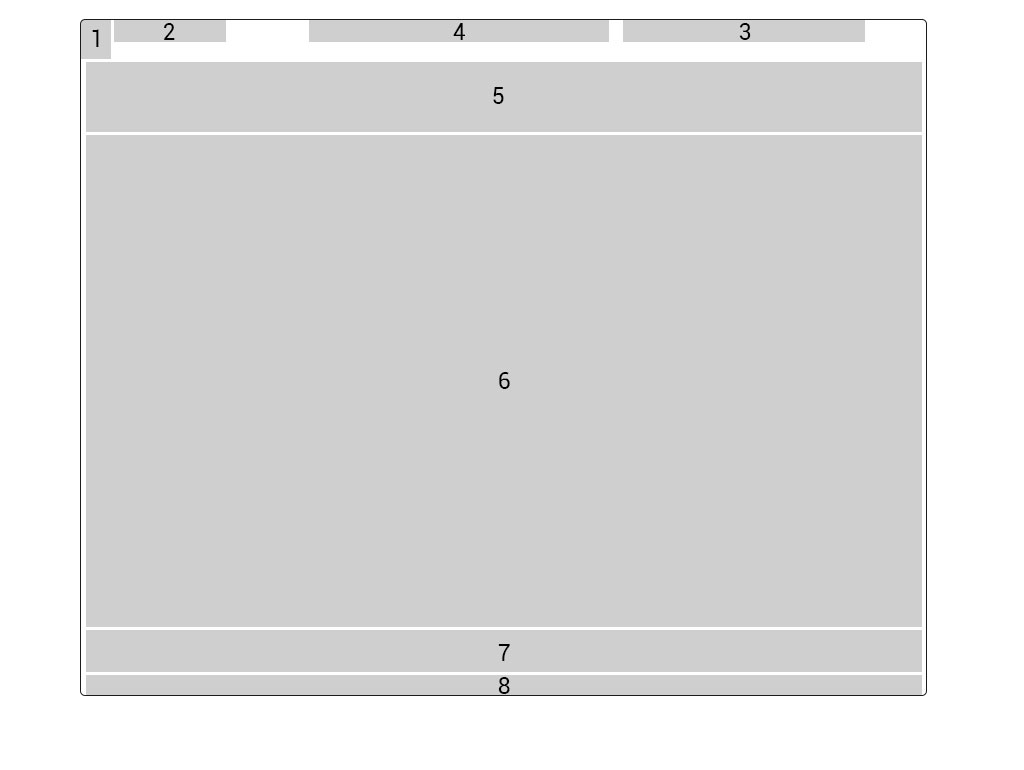

▲AutoCAD軟體功能介面說明。

工具列有分為：

標準工具列

開新檔案、開啟舊檔、儲存檔案、出圖、出圖預覽、出版、剪下、複製、貼上、性質複製、編輯器、圖塊等功能，若圖示的右下角有一黑色三角形，長按後會顯示出該工具的延伸功能。

型式工具列

字型管理員、字型控制、標註型式管理員、標註型式控制、表格型式管理員等功能。

圖層工具列

圖層性質管理員等。

性質工具列

線型控制、出圖型式控制等。

繪圖工具列

線、建構線、聚合線、多邊形、矩形、弧圓等繪圖功能。

修改工具列

刪除、複製、鏡射、偏移複製、陣列複製、移動、旋轉、比例縮放等功能。

工作介面會根據選擇工作區的不同，而變更顯示相關的操作工具。而AutoCAD的系統預設，有下列四個工作區：2D製圖與註解、3D塑型、AutoCAD典型、初始設置工作區。在執行軟體時，會自動選取預設的工作區，但也可以根據實際需求切換工作環境。在AutoCAD圖面右下角的狀態列上，有轉換使用工作區的選項可以提供轉換。

AutoCAD教學：常用指令

功能說明	指令
畫線	指令L 輸入法：@X,Y 以及 @r「小於」角度
復原	指令u 輸入法：u+空白鍵=復原
畫圓	指令C
多邊形	指令POL
矩形	指令REC 輸入法：@X,Y(XY上長度)或x,y(座標)
倒角	指令CHA 輸入法：輸入對應邊的距離
倒圓角	指令F 輸入法：輸入半徑值
弧	指令A
複製	指令CO
移動	指令M
