Sketchup密技分享:教你輕鬆將視角拉進屋內
圖 / 文©
王正義 老師

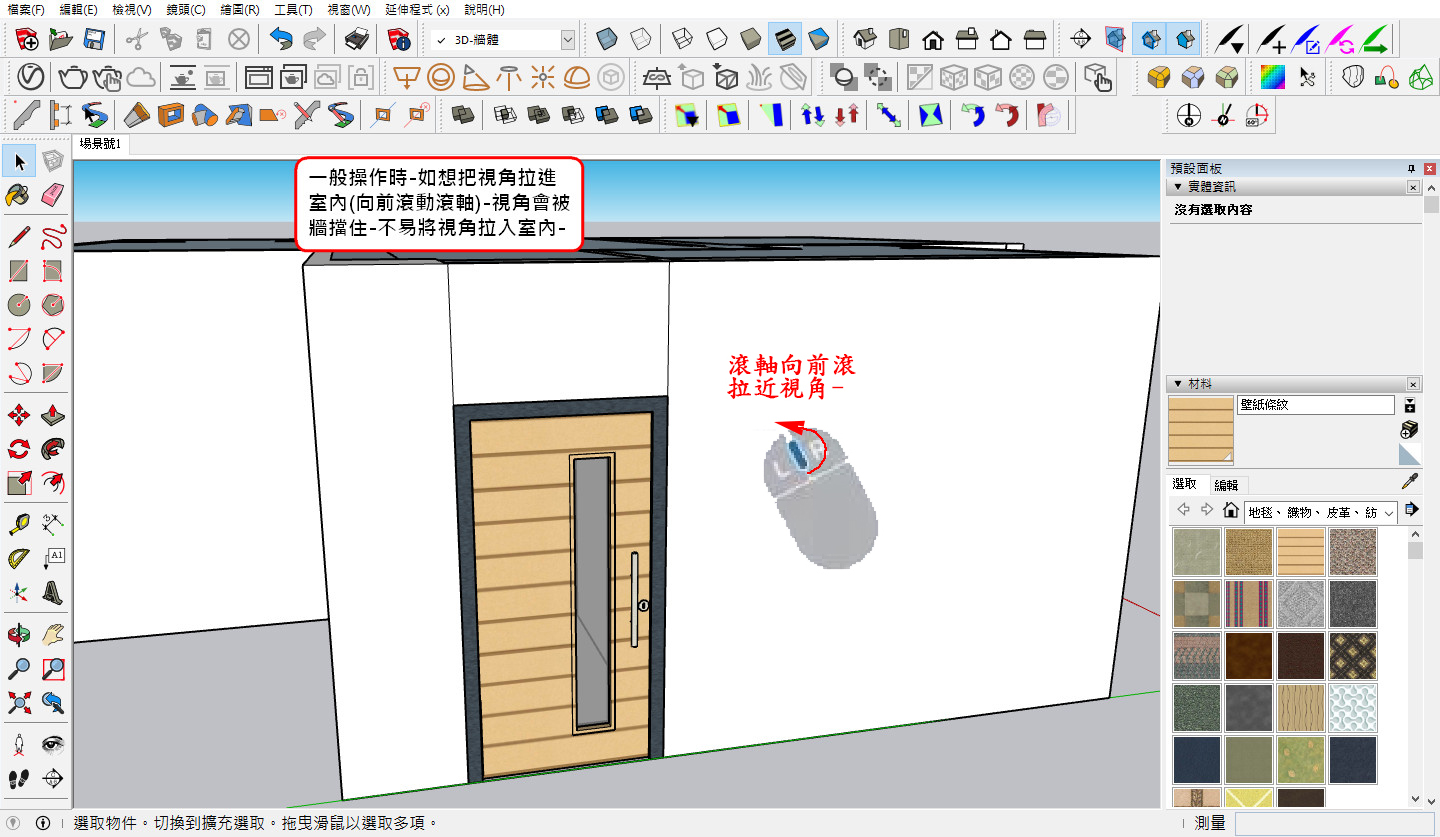

在使用SketchUp繪製室內設計案的3D圖時,常常必須把視角拉進室內,但大多數的操作者一定會發現 ─要滾動滑鼠滾軸,才能把視角拉進室內,遇到須穿牆進入屋內的狀況時,視角會被牆體阻擋在外,不易進入室內。

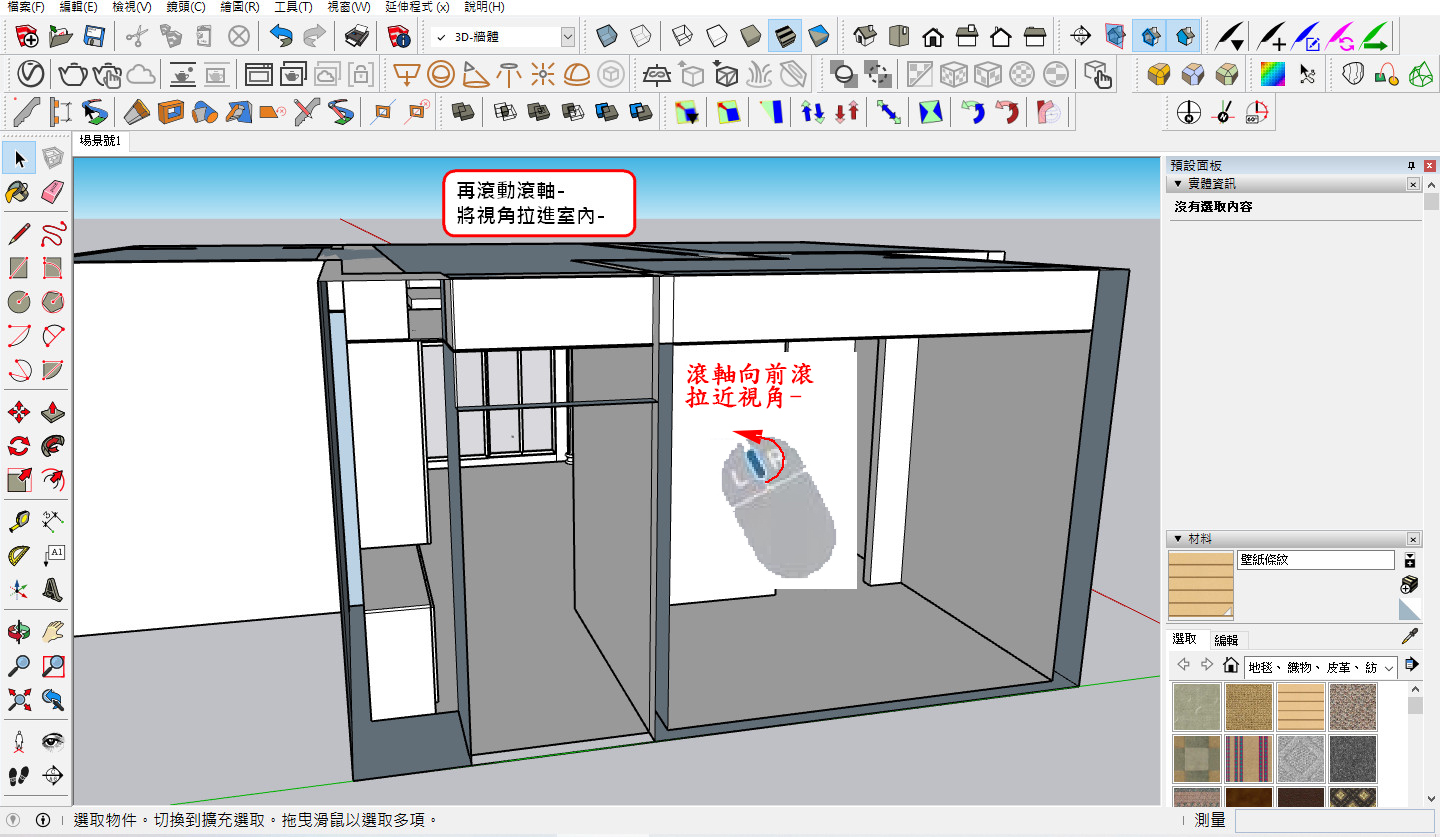

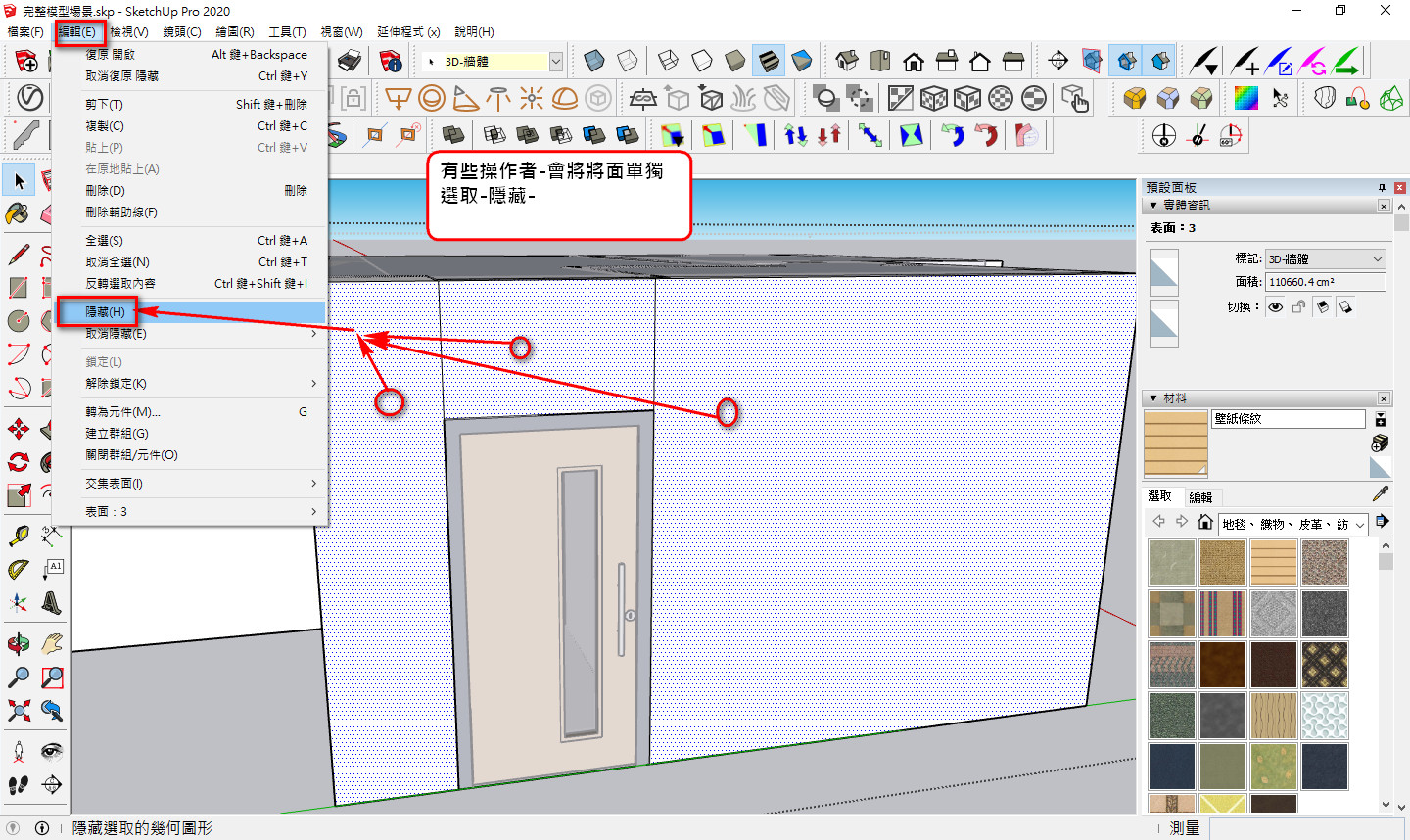

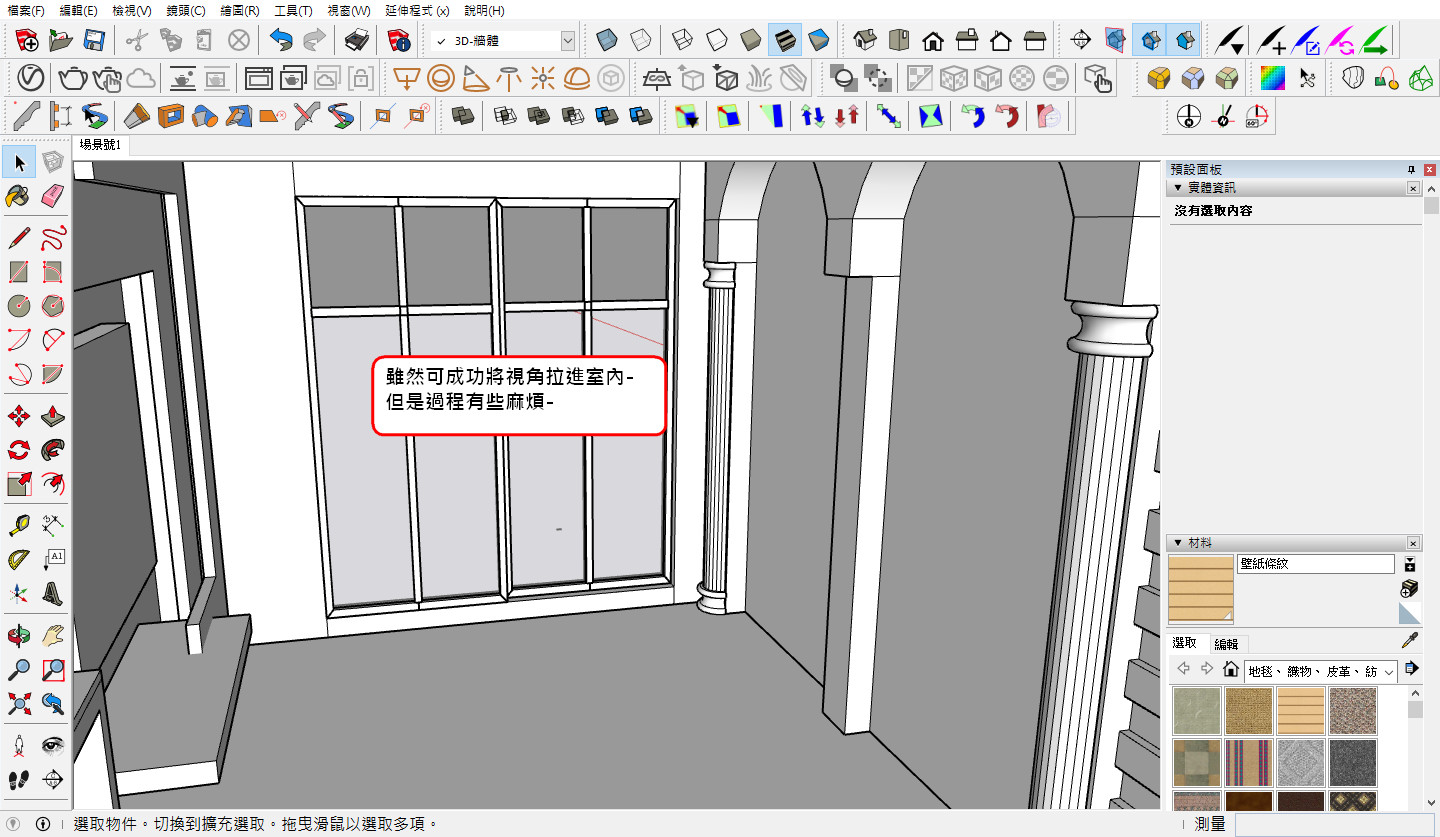

有些操作者會選取牆面,將其隱藏後,再滾動滑鼠滾軸,將視角拉進室內,此方法(操作如下圖),雖然可成功將視角拉進室內,但過程卻顯得麻煩。
其實不用隱藏牆體,就可以輕鬆把視角拉進室內哦!往下看看今天的密技分享~
善用SketchUp的樣式工具─解決視角問題

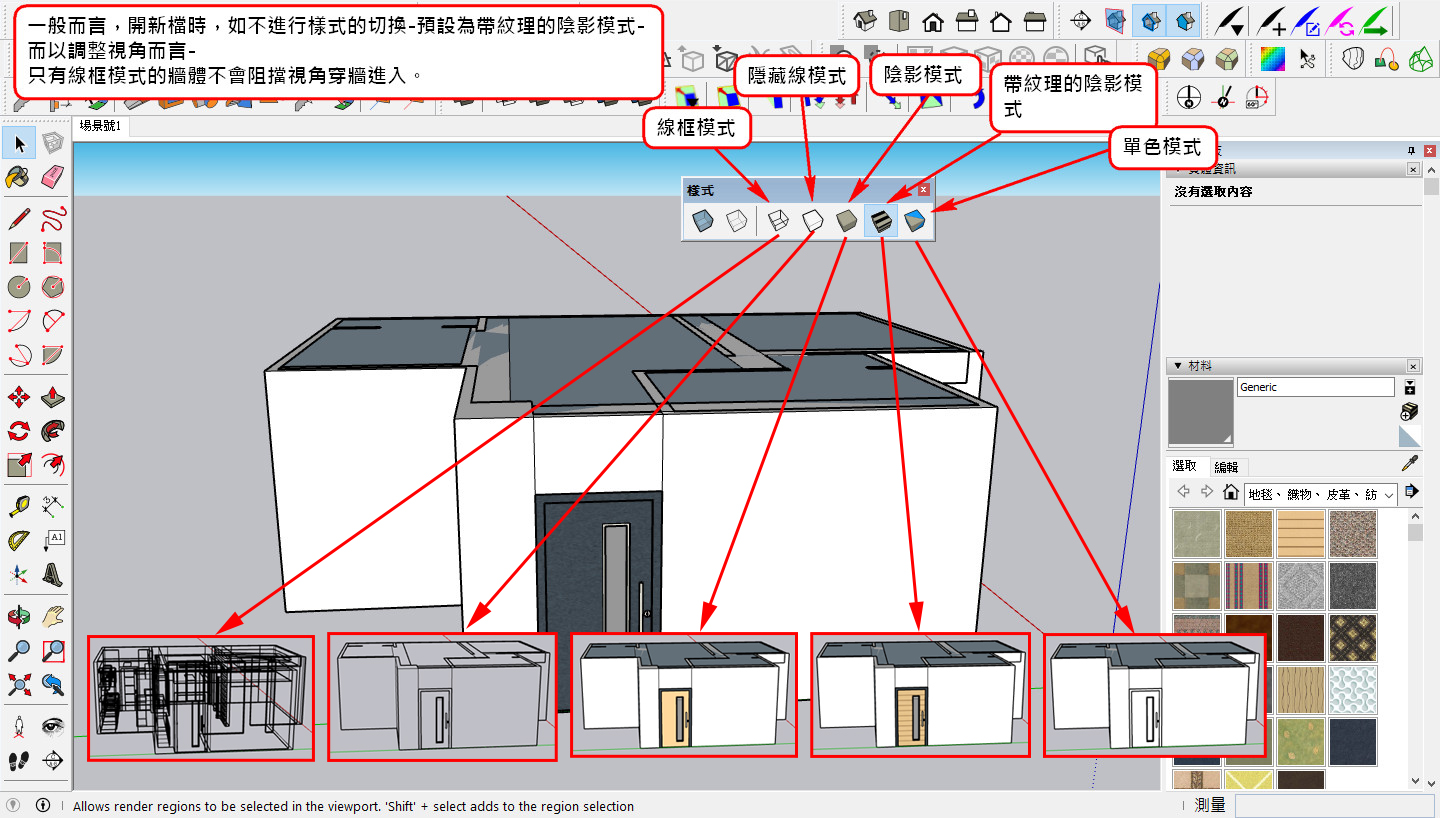

SketchUp的樣式工具是一個用於 ─切換模型於視窗中顯示模式 的工具。它包含:線框模式、隱藏線模式、陰影模式、帶紋理的陰影模式、單色模式。
一般操作者都以為只是讓繪圖者在繪製模型時,可挑選喜好的模式來進行繪圖,其實它對改變視角的操作也是有影響的。
所有的樣式中 ─除了線框模式以外的顯示模式,牆體都會在滾軸拉近視角時阻擋視角進入,只有「線框模式」不會阻擋視角進入屋內,即可利用此點提高操作效率!
透過以下步驟介紹,SketchUp─樣式工具的操作技巧,協助大家解決問題:

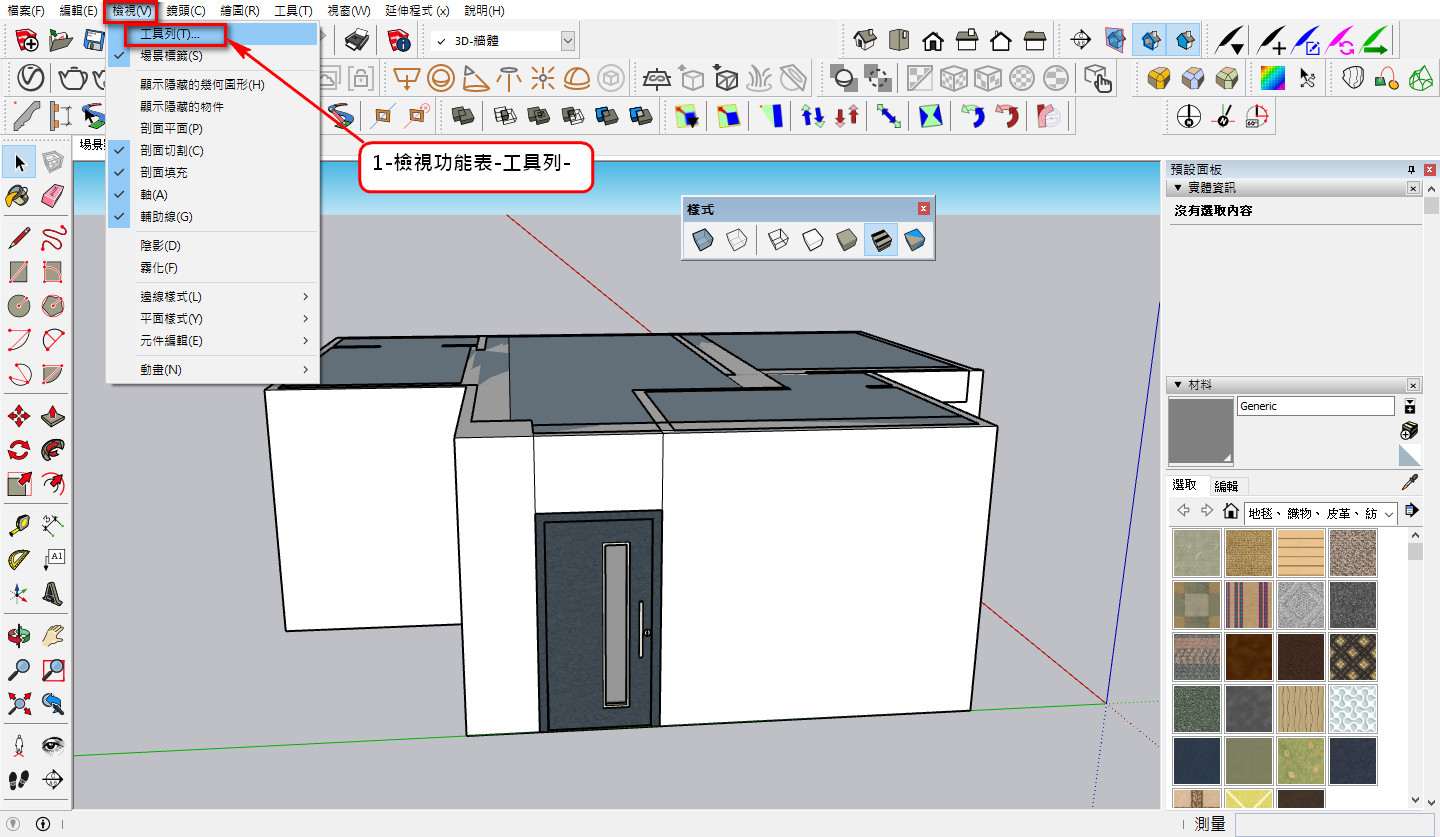

Step 1
執行:檢視功能表─工具列。

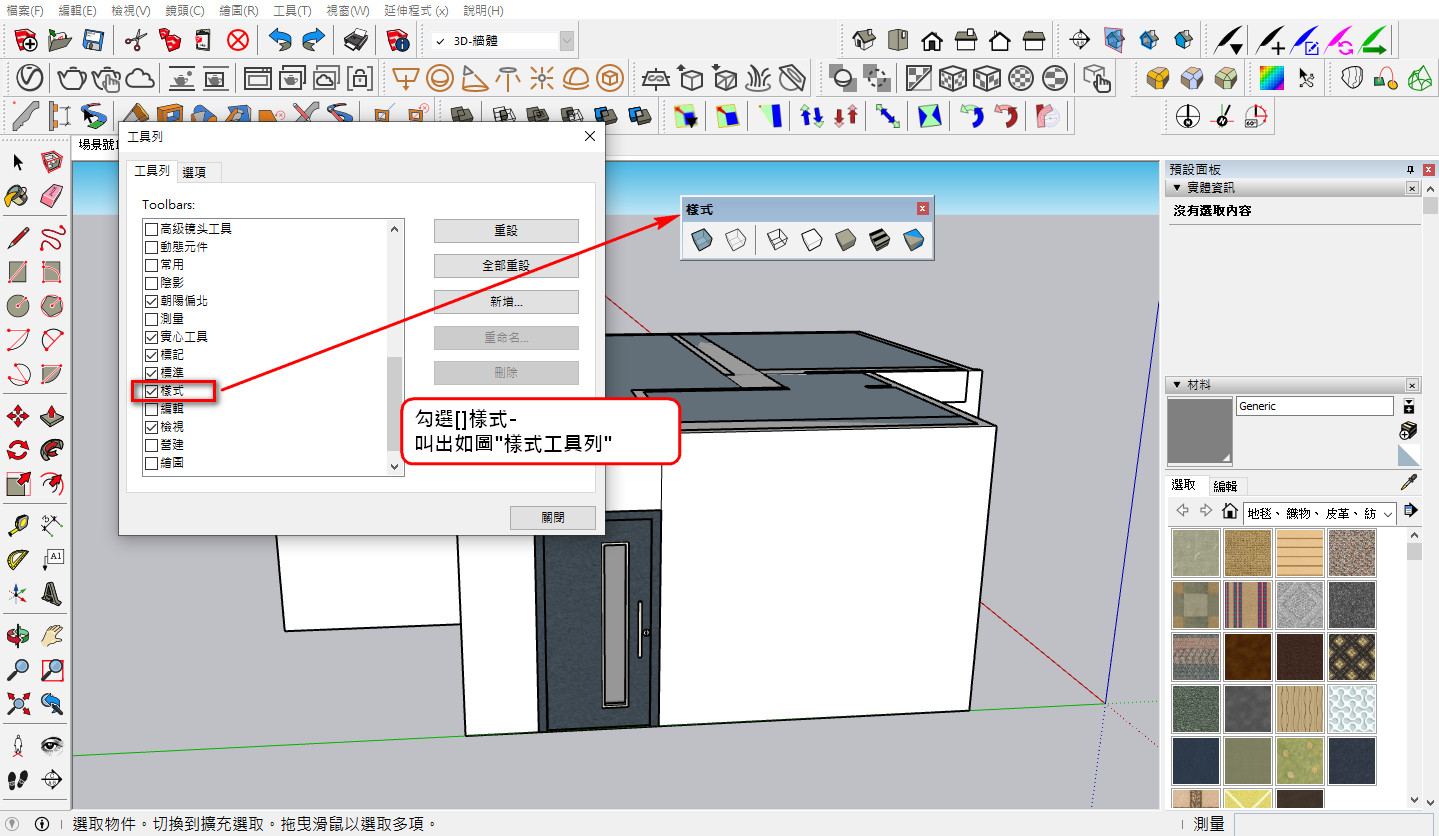

Step 2
於工具列視窗中─勾選□樣式(叫出樣式工具列)。

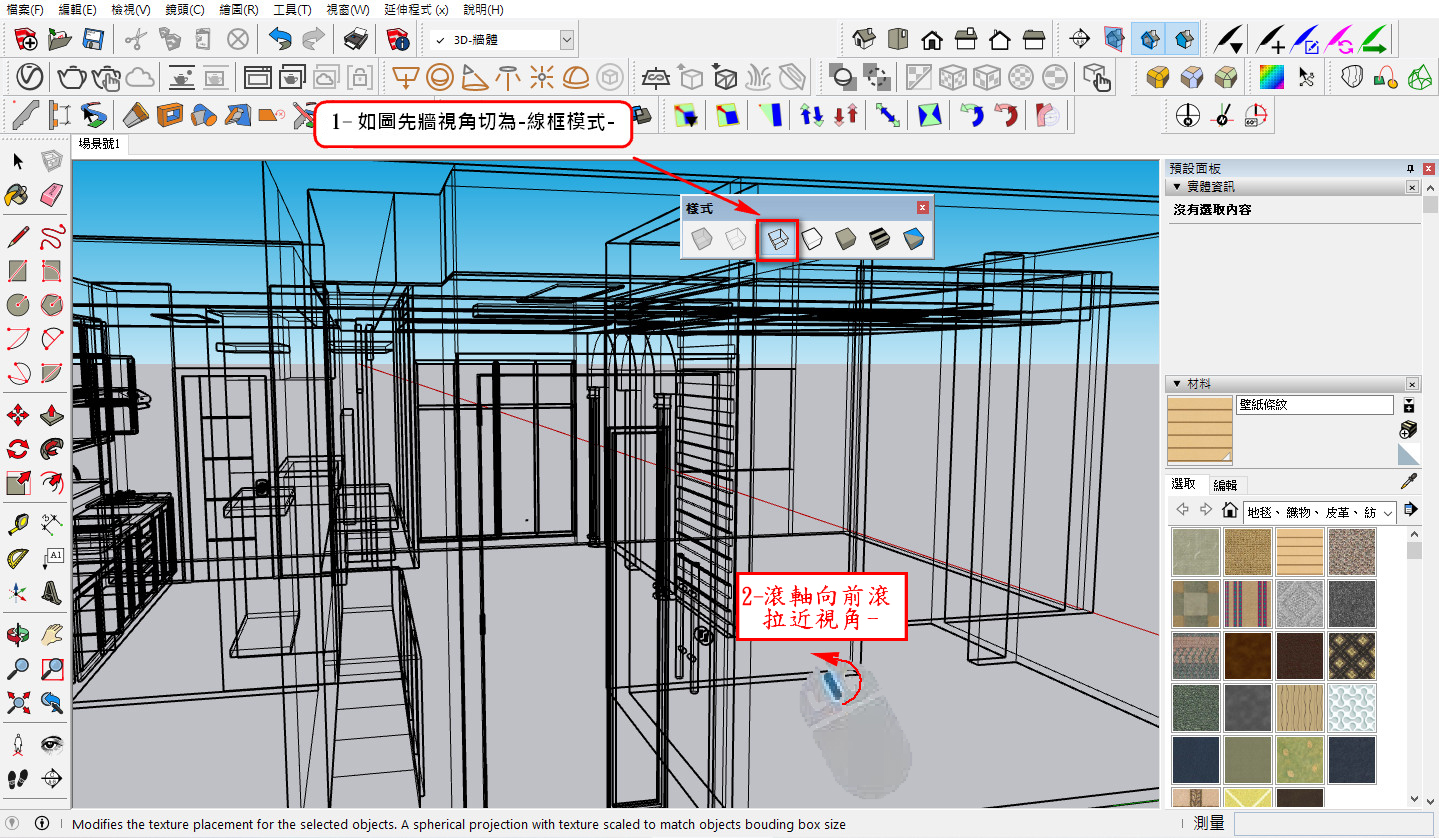

Step 3
將樣式─切為線框樣式─再向前滾動滑鼠滾軸,即可輕鬆將視角拉進室內(不需要隱藏牆體)。

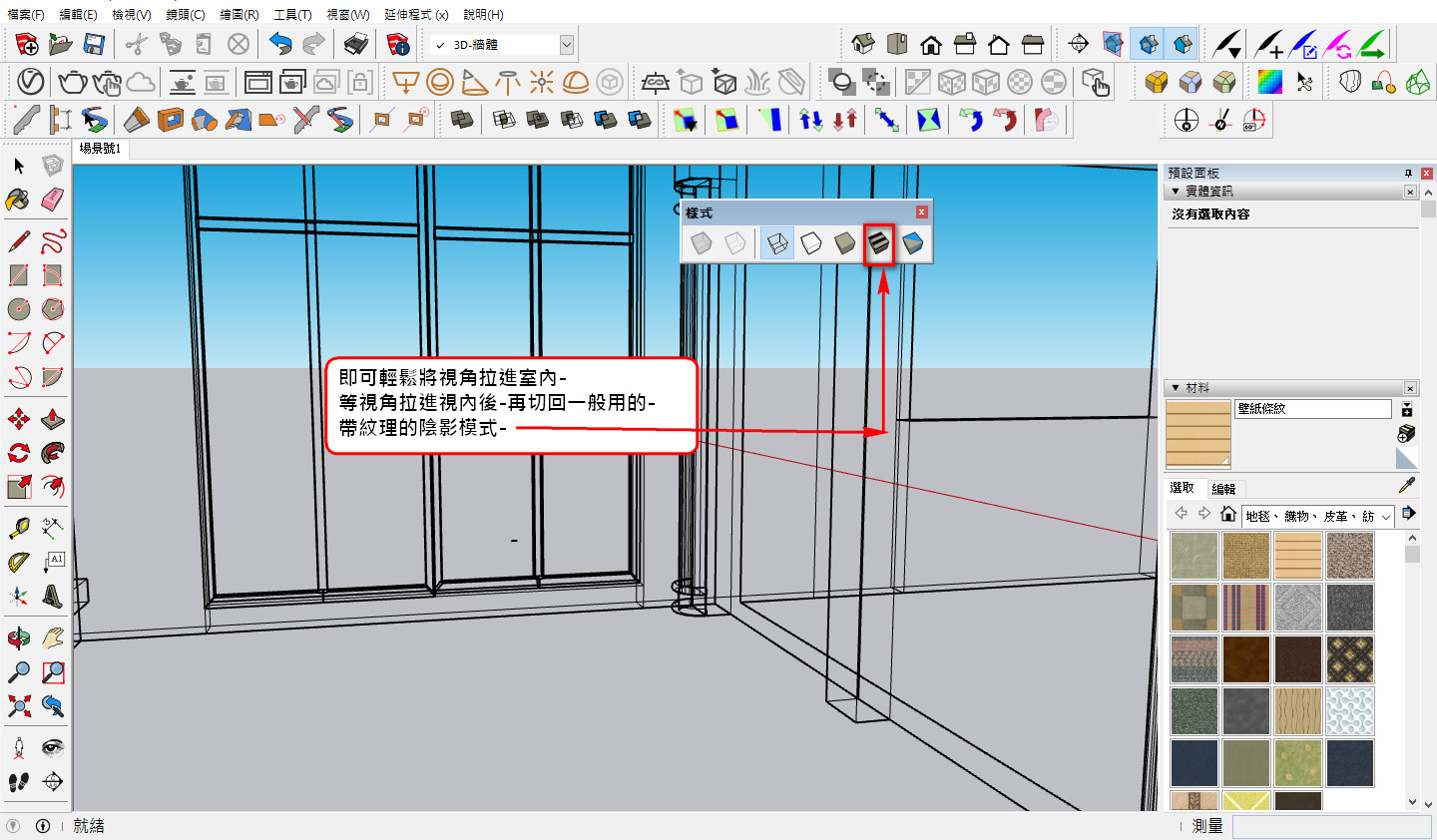

Step 4
當視角成功拉進室內後,再將樣式切回 ─帶紋理的陰影模式(一般操作還是以看得見紋理較佳)或其它慣用的樣式也可以。

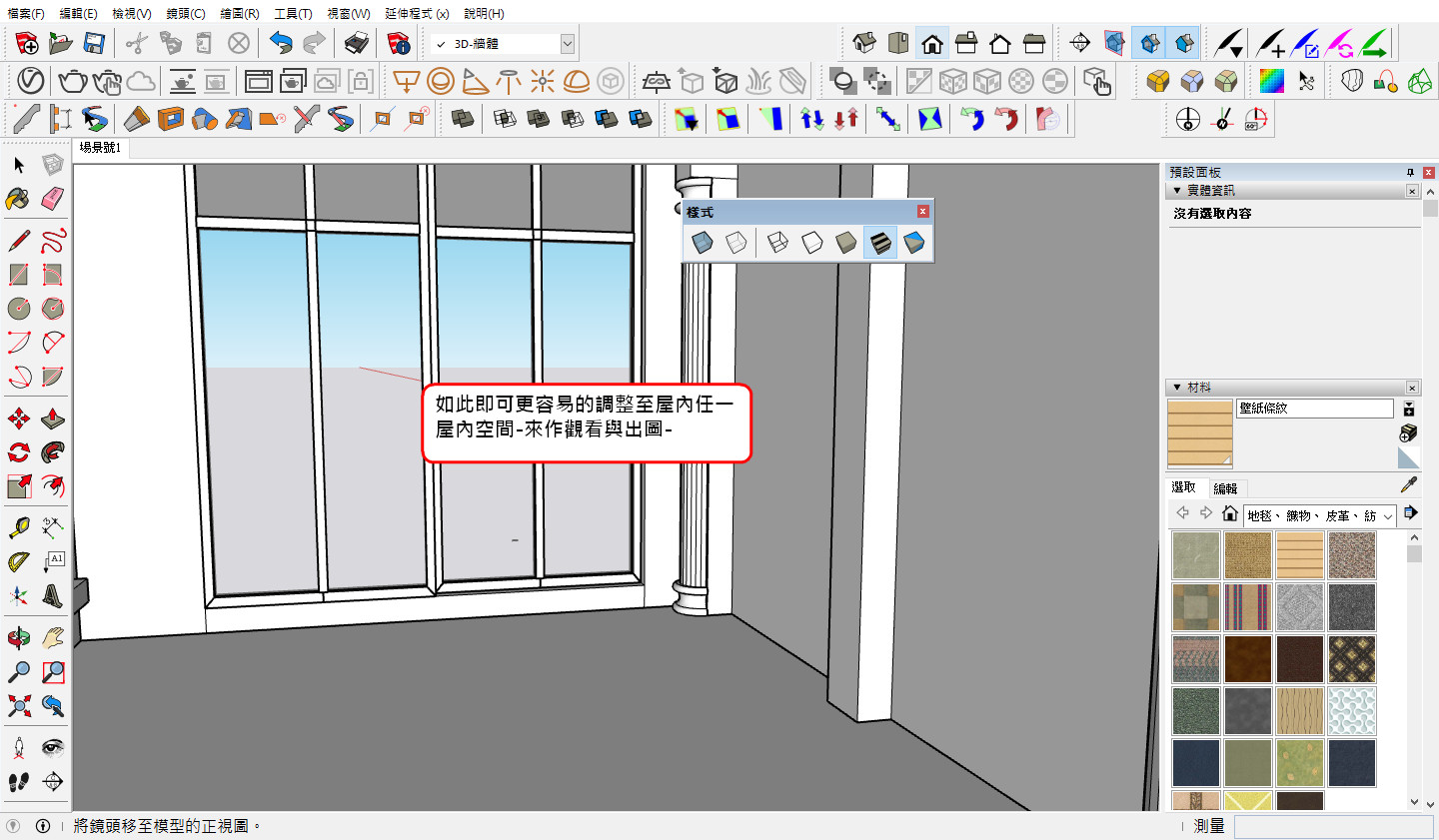

Step 5
完成視角拉進屋內動作後,就可以繼續繪製或出圖操作。

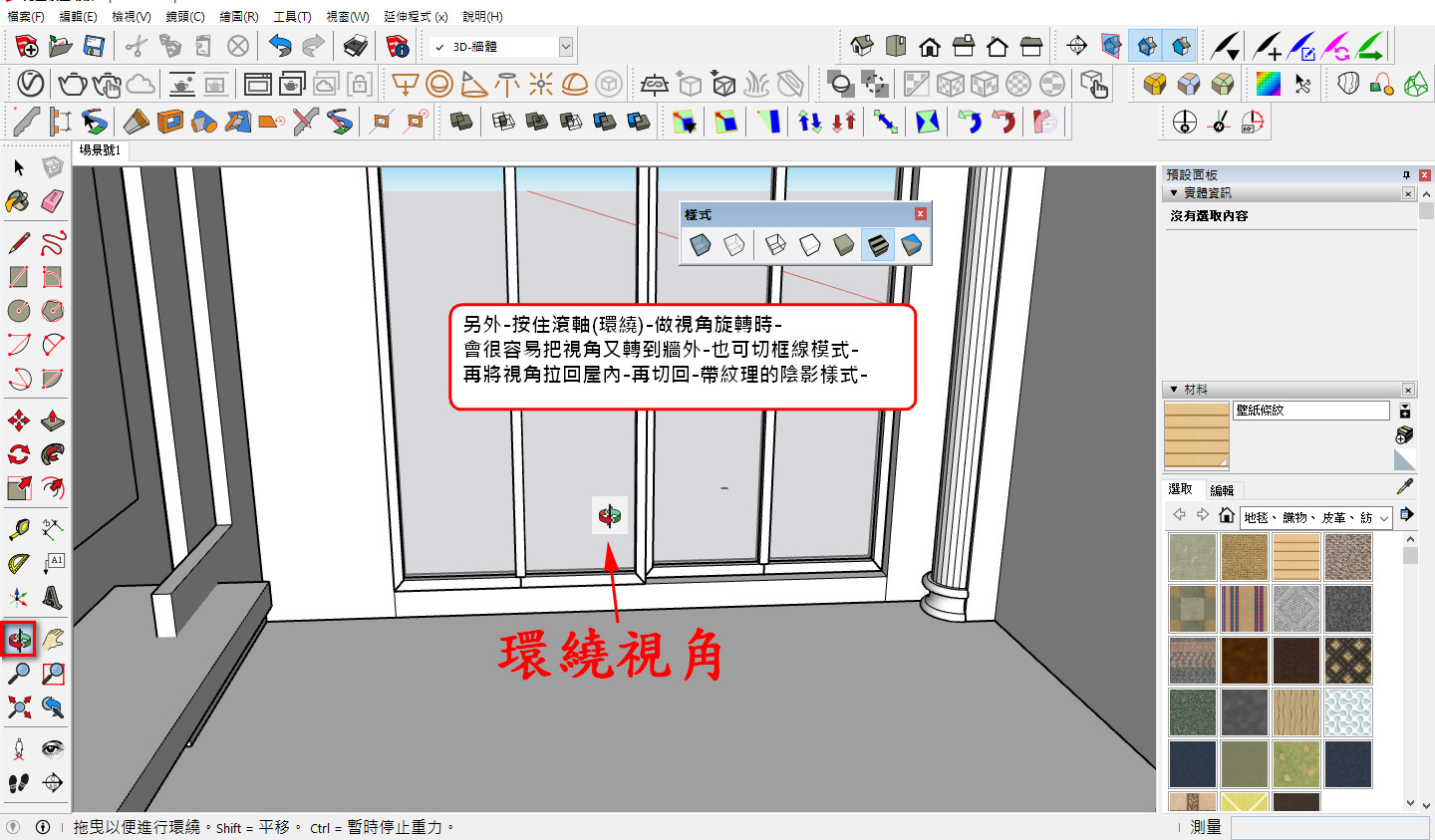

Step 6
另外,在屋內旋轉視角時(環繞),視角會很容易轉至牆外,也可利用此技巧,將樣式切回線框樣式─再把視角拉進屋內。
以上就是今天要跟大家分享的技巧─輕鬆將視角拉進室內的小技巧,雖然只是小技巧,但相信有在使用SketchUp繪製室內3D擬真圖的同學,一定遇過改變視角的問題,希望透過這篇文章,可以縮短大家繪圖操作的時間。
今天的教學就介紹到這裏了,謝謝觀看。
