室內裝修配電規劃：常用4款家用插座類別

常見的家用插座有哪些？
家用配電箱位置設置及相關注意事項

好久不見～各位同學
繼上一篇跟大家分享「建築物給水設置：該如何選擇水塔種類？設置相關注意事項…」，這次轉移到居家內部，向大家介紹居家裝潢重要的「用電配置」，生活上不可缺少的用電，這篇文章跟大家分享4款常見的家用插座類別。

常見的家用插座有哪些？

室內裝修之前必須先考量弱電的需求量、使用位置，然後先預留好設置的位置，並清楚將其種類、規格、高度等標示在圖面上，常見的弱電設備有電源插座、冷氣插座、電話插座、網路插座、有線電視插座、監視線路、音響廣播線路等。

電源插座

一般常見有單聯、雙聯(如圖一)、三聯，設置位置一般會在牆壁內預留好埋入式接線盒或另外在牆壁上裝上接線盒(如圖二)，一般台灣家用電源電壓為110V(伏特)，綠色或白色線為地線俗稱(啊史)，黑色、紅色線一般為火線，若紅色、黑色、白色三線搭配時(紅、黑為火線正110V與負110V，白色為地線)。

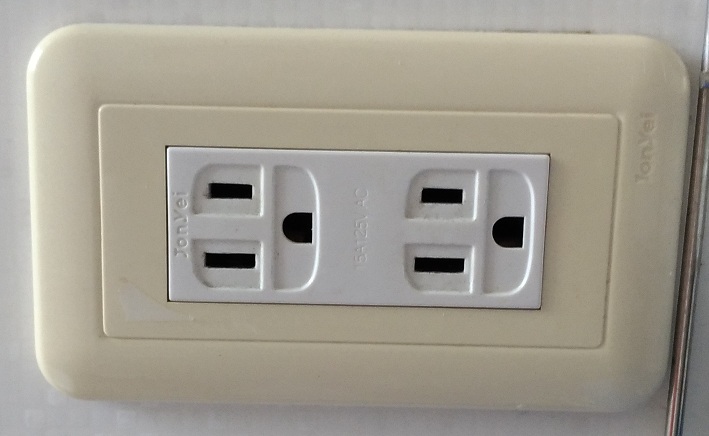

圖一:雙聯插座

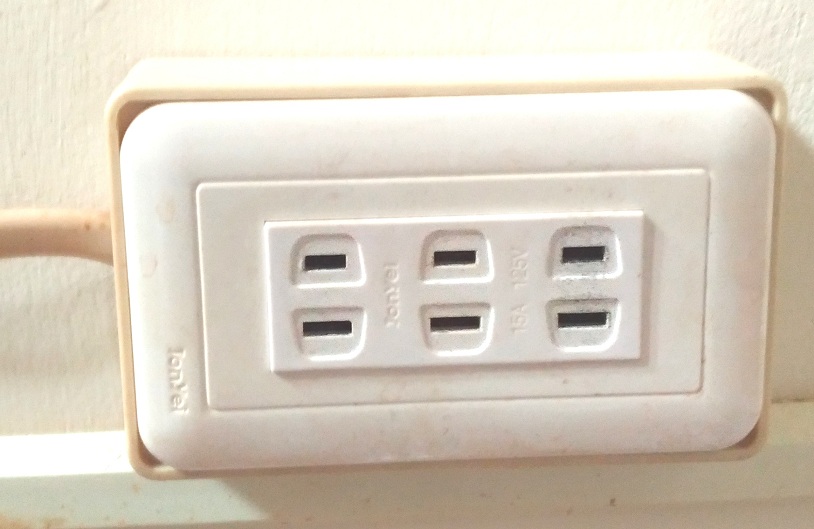

圖二:裝上接線盒的電源插座

冷氣插座

電壓為220V(伏特)(如圖三)，其背面插孔有三孔，其中紅色與黑色為火線，綠色(電工法第27條第6款規定要用綠色，但有很多便宜行事用白色)為GROUND地線。

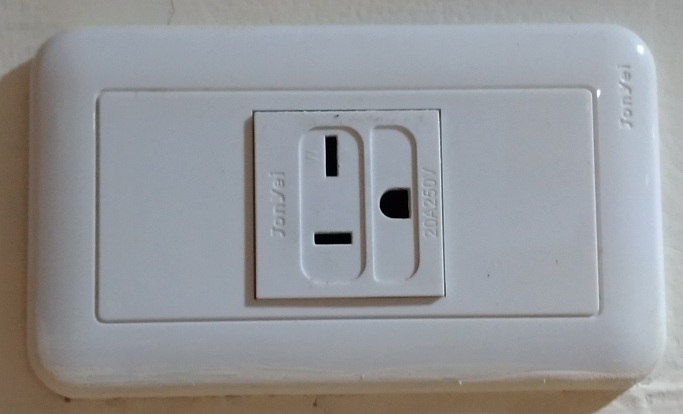

圖三:冷氣插座

電話插座

又稱RJ-11插座(如圖四右側)，一般家用單號只要接兩芯於L1(中間兩芯)，若有總機的話接四芯，L1為中間兩芯是信號，L2為往旁兩芯是電源，有紅、綠、黑、黃四線顏色。

有線電視插座

F接頭插座(如圖四左側)，以同軸纜線接到室內的電視機上盒。

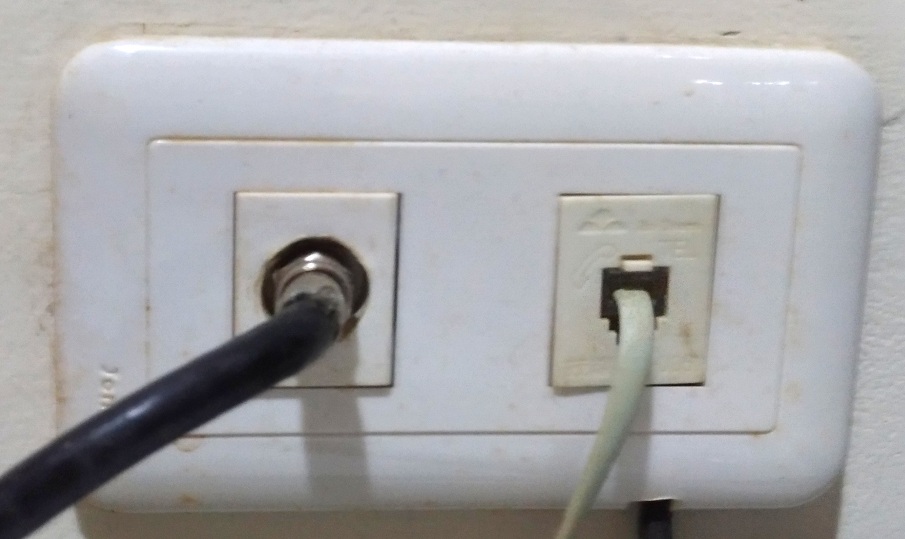

圖四:電視-電話插座

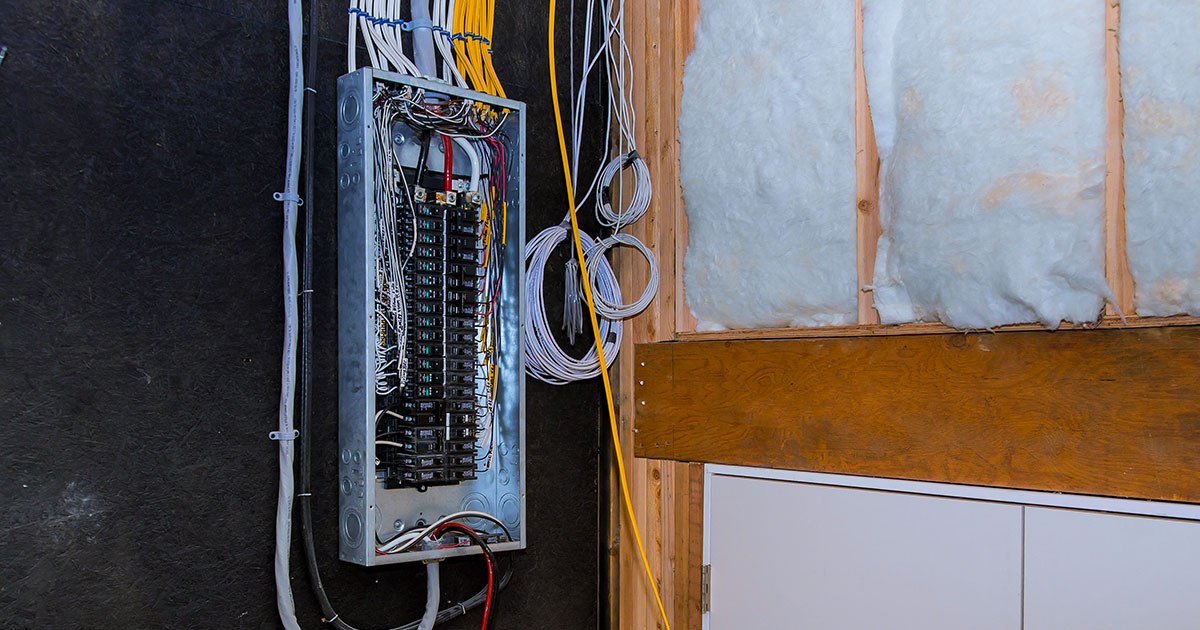

家用配電箱位置設置及相關注意事項

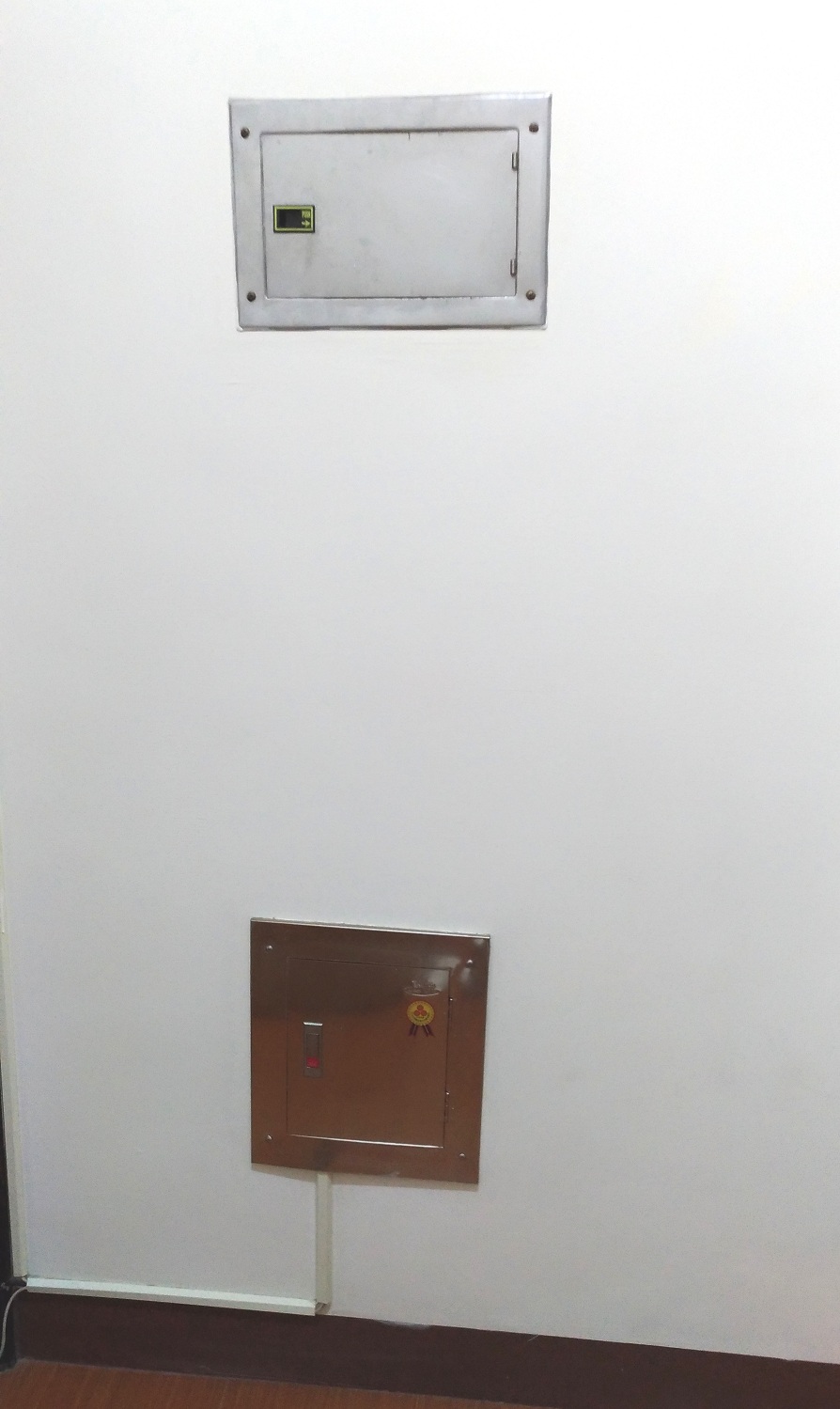

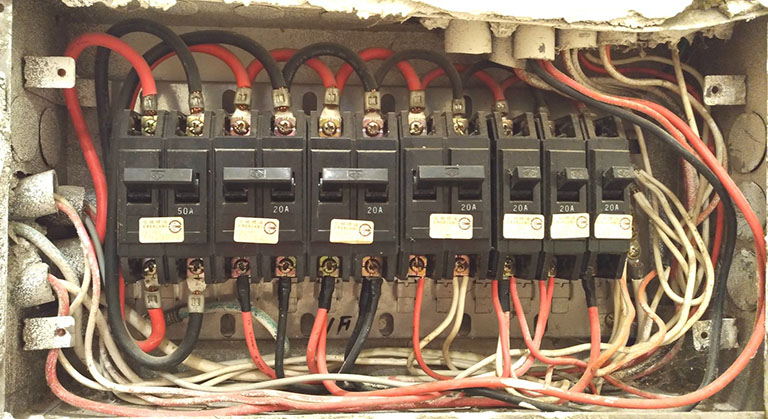

室內電源與弱電電箱的位置，通常設置在大門入口處牆壁或樓梯間牆壁(如圖五)，上方為電源電箱，下方為弱電電箱，依照插座數量與使用需求，計算電流安培數，在電箱中接上能安全負載的斷路器Circuit Breaker，俗稱Breaker，往上撥為開ON，往下撥為關閉OFF，又稱無熔絲開關(如圖六)，其上有標示電流安培數(例如15A或20A)，當發生短路或嚴重超載的情況下會自動切斷電路，以保護迴路中的使用電器。
