Autodesk 123D Design基礎入門(3)視窗及物件管理

Autodesk 123D Design基礎入門(3)視窗及物件管理

本篇中，將介紹123D Design的導覽視窗設定與物件管理，在3D模型製作時，視窗控制的熟悉度深深影響了，工作的速度，而物件管理則是可以提升製作的效率。

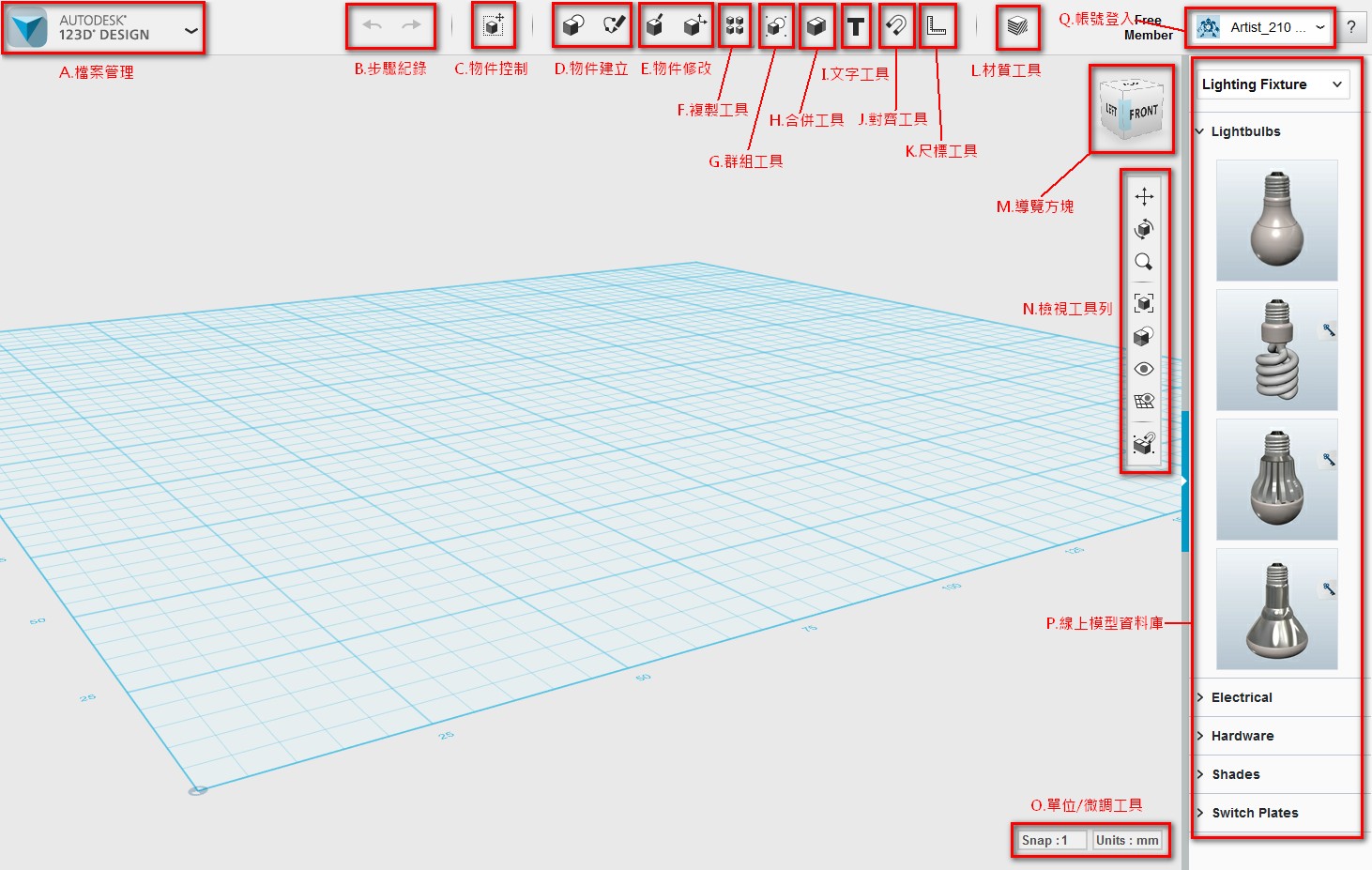

(點我開大圖)

M.導覽方塊，導覽方塊可以快速地將我們的視圖轉至正視、測試、背視等角度，可以加快我們的製作流程；除此之外，導覽方塊的右下角，可以切換「Perspective」透視圖與「Orthographic」等角圖兩種模式，可以更方便我們製作細節較多的地方。

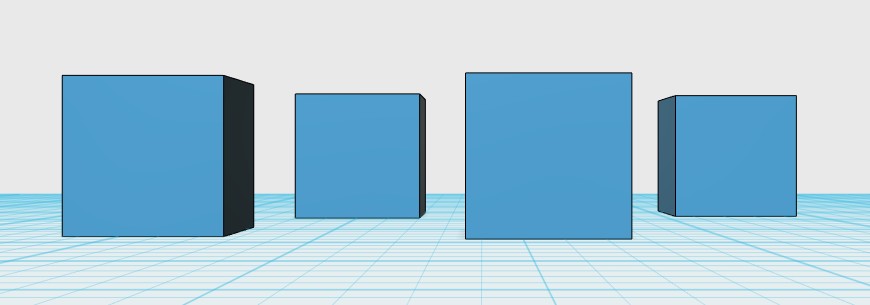

「Perspective」透視圖的顯示模式，最接近人看出去的視覺狀態，物體們會有前後關係的視覺變化，縱使同一個大小的物體，也會因為前後的關係看起來不同大小，例圖中的四個方塊是完全一樣大小的，但在Perspective透視圖的狀態下，後方的方塊就顯得較小。

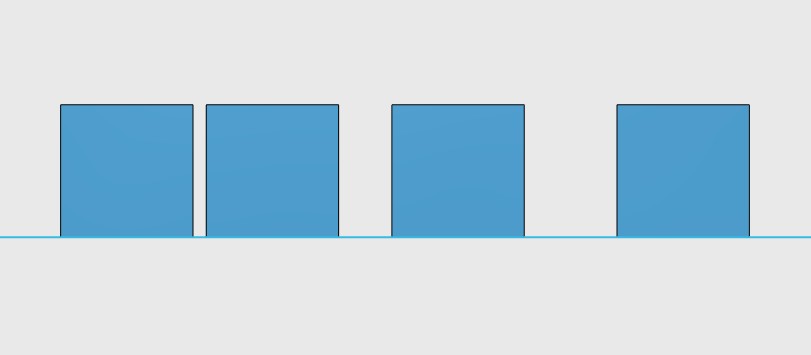

「Orthographic」等角圖則是排出透視的視覺效果，不管前後距離，都能精準的顯示物體的大小比例。

右側N.檢視工具列，右側的工具列中，掌管了視窗操作，依序如下表介紹說明。

1.平移視窗的功能；一般只要按下滑鼠中鍵即可。

2.旋轉視角的功能；按下滑鼠右鍵有同樣的效果。

3.縮放視窗的功能；使用滑鼠滾輪也有同樣的功能，差別在使用放大鏡可以做比較細微的縮放。

4.方便定位的好功能，按下後可以讓所有物件都呈現在畫面中間。

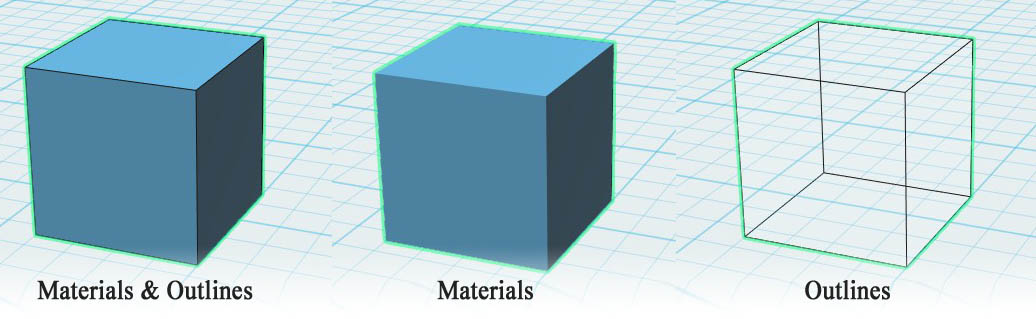

5.管理物件顯示方式的切換，共分為三種，分別為線框加上色(Materials & Outlines)、上色(Materials)、線框(Outlines)。

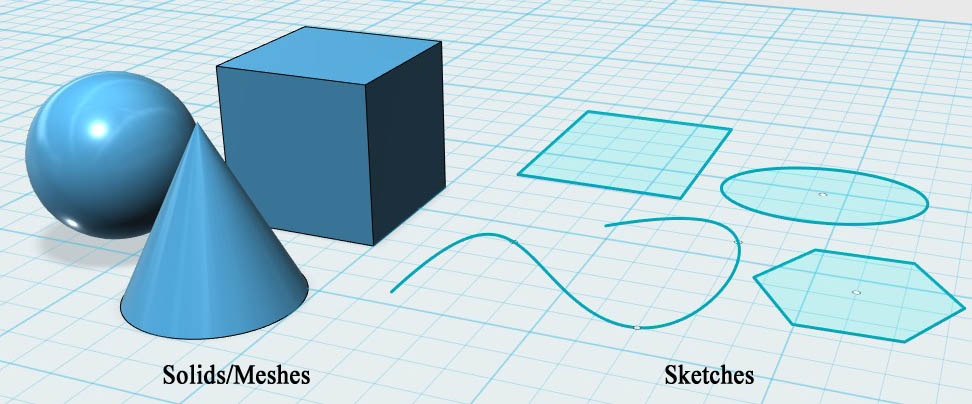

6.管理顯示物件種類，共分為四類，分別是物件與線框的顯示開關管理。

7.地板網格的顯示開關，平常很少使用。

8.使用吸附功能時，決定吸附時是否群組的開關。

右下方M.單位及微調工具，物件在旋轉移動時，單位大小的設定。

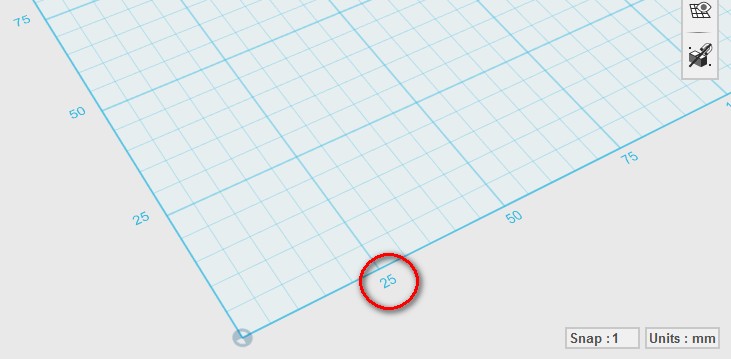

一樣是單位及微調工具，Units是指地板網格所顯示的單位標示方式。

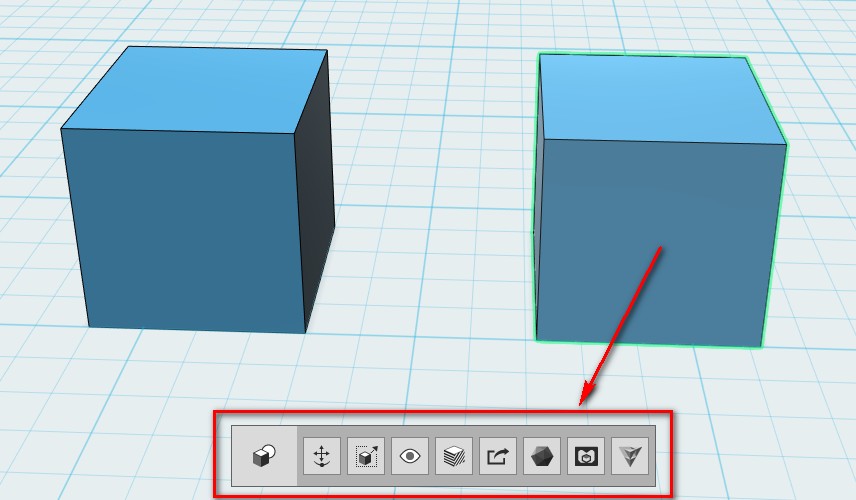

物件被點選時，視窗下方會出現的工具列，大部分都是針對單一物件編輯使用。

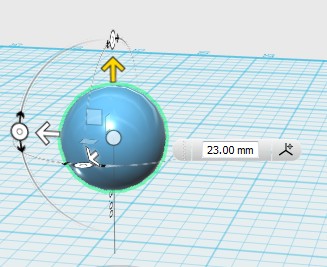

單一物件整體的移動及旋轉。

單一物件整體的縮放。

所選擇物件的顯示或關閉。

所選擇物件的材質設定。

針對選擇物件單獨匯出(.123dX或.STL)。

導入Meshmixer使用。

3D列印預覽，必須是原廠所指定的機器廠商。

導入123D Make使用，必須安裝123D Make才能使用。
